物理性能试验 – 青岛纺检检验有限公司

BOKEN

物理性能试验项目简介

　　物理性能测试指运用各种仪器、仪表、设备、量具等检测手段，测量或比较各种纺织产品的物理性质或物理量的数据，并进行系统整理、分析，以确定纺织品物理性质和品质优劣的一种检验方法。

拉伸断裂强度

「目的」：
　　一般适用于机织物。是为了评价对面料的经向和纬向施加拉力，看面料能承受多大的力而进行的试验。
「方法」：
　　根据「JIS L 1096机织物和针织物试验方法」实施。
　　拉伸断裂强力试验有从A法到F法的试验方法，常用的方法
　　　　A法（条样法）：经、纬各取50mm×300mm试验片3枚，夹持隔距200mm，将试样完全夹持在试验机上，以一定速度进行拉伸，测定在断裂时的力值。
　　　　B法（抓样法）：经、纬各取100mm×150mm试验片3枚，夹持隔距75mm，将试样在中心位置夹持在试验机上，以一定速度进行拉伸，测定在断裂时的力值。

A法（条样法）

B法（抓样法）

撕破强度

「目的」：
　　一般适用于机织物。是为了评价对面料的经向和纬向施加撕力，看面料能承受多大的力而进行的试验。
「方法」：
　　根据「JIS L 1096机织物和针织物试验方法」实施。
　　撕破强度试验中有从A法到E法的试验方法，常用的方法D法（冲击摆锤法）试验片为经、纬各取63mm×100mm试验片5枚，设置在摆锤型的试验机上，在两个夹钳中央切一个20mm的切口，测定撕破剩余43mm的力值。

引裂试验机

夹持试料状态

胀破强度

「目的」：
　　一般适用于针织物。是为了评价在面料里侧施加使面料鼓起的力，看面料能承受多大的力而进行的试验。针织物和机织物不同，容易在多方向上进行拉伸。因为实施撕破强度和拉伸断裂强度试验比较困难，所以要实施胀破强度试验来测定面料的强度。
「方法」：
　　根据「JIS L 1096机织物和针织物试验方法」实施。
　　胀破强度试验有从A法到C法的试验方法，常用的方法A法（马伦型）是把面料固定在马伦型试验机上，利用油压顶固定盘下的橡胶膜，测定面料在胀破时候的最大强力。

破裂机

固定试料盘

起毛起球

「目的」：
　　为了评价在穿着或洗涤时因摩擦发生起球情况而进行的试验。起毛起球是指面料上的毛羽因为摩擦集结在一起，形成起球的状态。。
「方法」：
　　根据「JIS L 1076机织物和针织物起毛起球试验方法」实施。
　　起毛起球试验中有从A法到J法的试验方法，常用的A法（使用ICI试验机的方法）试验片为经、纬各取100mm×120mm试验片2枚，缝制在橡胶管上，4个为一组放入ICI形试验机的回转箱中。通常，针织物转5h、机织物转10h。然后取下试验片，与标准样照对比，判定起毛起球程度的等级。

缝好的试料在起球箱内状态

起毛起球机

勾丝

「目的」：
　　是为了评价在穿着时与某些突起物的接触导致的勾丝程度而进行的试验。勾丝是指构成面料的线或纤维因某种拉扯作用而在表面出现的拉丝现象。一般适用于容易滑动的面料、表面不平整的面料、含金属线的面料等
「方法」：
　　根据「JIS L 1058机织物和针织物的勾丝试验方法」实施。
　　勾丝试验有从A法-D法的试验方法。常用的方法A法（ICI型钉锤试验机法）为200mm×330mm的试验片经纬各2枚。缝成圆筒状，安装在转筒上。将钉锤放在试验片上、运转100回。将试验片从转筒上取出，和勾丝标准样照进行对比，根据勾丝发生现象进行判级。

钉锤

勾丝试验中

毛羽附着

「目的」：
　　是为了评价绒毛脱落的难易程度而进行的试验。起毛面料的绒毛脱落后，会粘着到其他的衣料上。
「方法」：
　　常用的胶带法是将18mm宽的胶带卷在500g的荷重上、在胶带不松弛的状态下粘在荷重铁块的两侧。将试验片实施面平铺在桌面上，把荷重轻轻放在试料上，放置5秒钟，在不同地方连续重复5次。然后将粘有毛羽的胶带贴附在毛羽附着衬纸上。与标准样照对比判定级数。

胶带贴在重锤的状态

重锤放在试料上的状态

滑脱抵抗力

「目的」：
　　一般适用于机织物。是为了评价缝线部分的抵抗力而进行的试验。所谓滑脱是指对缝线施加力的时候，缝线处滑动被拉开或者脱落。
「方法」：
　　根据「JIS L 1096机织物和针织物试验方法」实施。
　　调查滑脱抵抗力的缝线滑脱试验有从A法到D法的试验方法，常用的方法B法为经、纬各取100mm×170mm的试验片5枚，沿长边进行对折，然后沿着折线剪开，在据切口10mm处进行缝合。使用拉伸强力机，在施加指定的拉伸载荷（厚地117.7N 薄地49N）后，从试验机取下放置一个小时。在直角方向上对缝线施加负荷（500g/1kg），以消除缝线附近的松弛，并测量最大孔的长度（mm）。

试验中

试验后

绒毛保持性

「目的」：
　　是为了评价在绒布面料中绒毛的保持性能（是否容易脱落）而进行的试验。
「方法」：
　　根据「JIS L 1075机织物和针织物的绒毛保持性的试验方法」实施。
　　在绒毛保持性试验中，灯芯绒、平绒类等面料适用于A法、毛巾类线圈式绒布面料适用于B法、抽褶加工的面料适用于C法。常用的方法A法（使用通用型万能磨耗试验机）为
80mm×80mm的试验片A和直径15mm或22mm的圆形试验片B各3枚。把试验片B的绒和地线分开，称出绒毛的质量（MB）。
　　将试验片A以绒面朝下的状态固定在通用型万能磨耗试验机上，用研磨纸摩擦指定回数（通常为500回）。
　　将试验片A的磨损部分切成与试验片B大小相同的圆形，将切下来的部分分成绒和地线，称出绒毛的的残留重量（MA）。
　　根据下面的公式计算出绒毛保持率（％）。
　　　　绒毛保持率（％）＝（MA/MB）×100％

绒毛的质量（MB）

试料固定

试验中

试验后绒毛的质量（MA）

磨耗强度

「目的」：
　　所谓磨耗强度，是指在生活活动中，布料在受到摩擦作用而磨损（表面磨损）时，为了评价布料的易破损程度而进行的试验。也评价是否容易发生表面起毛等外观变化。在日常生活中衣服、家居服、床品类及地毯会受到很多的摩擦作用。
　　面料一旦磨损，其形态、功能性的性能就会下降。结果就是强度下降。例如，毛衣的肘部、裤子的下摆、床单等，会因为磨损而变薄、受损。从日常穿着衣服时发生的磨损现象的结果来看，衣料品的磨耗强度是很重要的试验项目。
「方法」：
　　根据「JIS L 1096机织物和针织物的面料试验方法」实施。
　　磨耗强度试验根据产品中使用部位、材料、目的不同，有从A法到F法的试验方法。通用型适用于一般的机织物，马丁代尔法一般适用于毛的编织物。
　　常用的方法有：
　　通用型万能磨耗机A-1法：取直径约120mm的试验片6枚、放置在橡胶膜上。在加压板上安装砂纸，设置4.45N的荷重。开启气泵开关（空气压27.6KPa）。放下加压板，开始试验。摩擦试样孔洞7-9mm时停止试验，记录回数。
　　马丁代尔法（E法）：取直径38±3mm的试样4枚。将试样夹具安装在耐磨仪上，并施加规定压重。当摩擦到有两根以上纱线断裂、试样上有摩擦孔洞时、与JIS L 0804 变褪色用灰卡3级同等程度、试样发生显著外观变化时停止试验，记录摩擦次数。

通用型万能磨耗机

马丁代尔耐磨机

伸长率

「目的」：
　　是为了评价有弹性的针织物和机织物而进行的试验。有弹性的织物是指使用氨纶等有弹性的线而有伸缩性的织物。
「方法」：
　　根据「JIS L 1096机织物和针织物的生地试验方法」实施。
　　伸长率有从A法到D法的试验方法。常用的方法B法（机织物的定荷重法）为取有弹性方向50mm×300mm的试验片3枚，将其固定在试验机上，有效长度为200mm（L。）施加14.7N的力1min。测量1min后的长度（L₁），根据下面的公式计算伸长率。
　　　　伸长率（％）＝（L₁- L。）/ L。×100％

伸长率机

伸长率试验中

伸长回复率

「目的」：
　　是为了评价有弹性的针织物和机织物的伸缩性而进行的试验。有弹性的织物是指使用氨纶等有弹性的线而有伸缩性的织物。
「方法」：
　　根据「JIS L 1096机织物和针织物的生地试验方法」实施。
　　伸长回复率和残留率有从A法到E法的试验方法。常用的方法B-1法（定荷重法）为取有弹性方向50mm×300mm的试验片3枚，将其固定在试验机上，有效长度为200mm（L。）施加14.7N的力1H（L₁）。测量除去荷重后30s和1h的长度（L₂），根据下面的公式计算伸长回复率和残留率。
　　　　伸长回复率（％）＝（L₁- L₂）/（L₁- L。）×100％
　　　　残留率（％）＝（L₂- L。）/ L。×100％

伸长回复率机

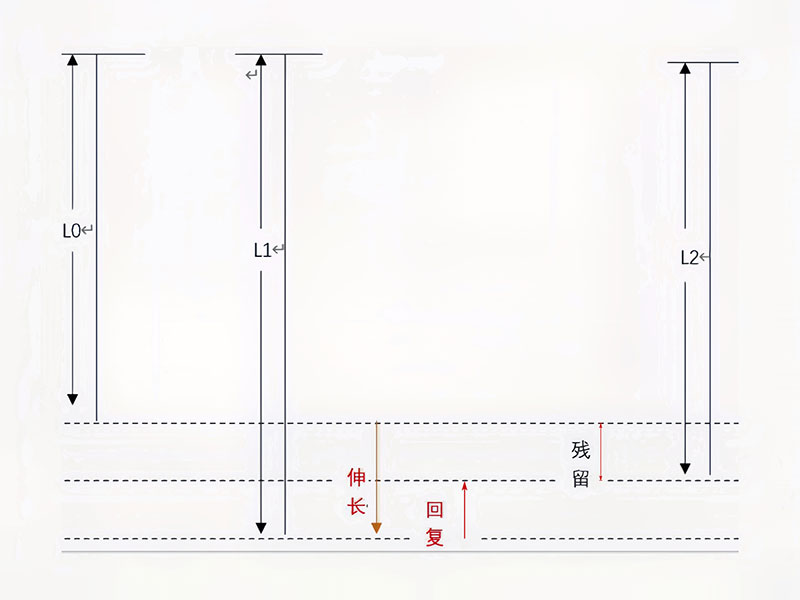

回复率模式图
